推桿式管道內窺鏡:專業工業管道影像檢測工具
推桿式管道內窺鏡是一種專業的工業管道影像檢測工具，可代替檢測人員進入管道深處，并通過反饋影像幫助檢測人員了解管道內部狀況，是一種無需破壞管道就可以實現遠距離檢測的可視化技術手段，廣泛用于住宅、商業場所、化工廠以及市政工程等方方面面的管道檢測中。本文以韋林工業管道內窺鏡為例介紹這種檢測工具。
一、工作原理
推桿式管道內窺鏡通常由主控器、推送線纜和攝像頭三部分組成，攝像頭位于線纜前端，檢測時用線纜將攝像頭推動到管道內部，由攝像頭捕獲管道內部結構和管壁的相關影像，并傳輸?shù)街骺仄魃巷@示，從而實現對管道內部的可視化檢測。由于推送攝像頭的操作過程與推桿動作類似，因此習慣性稱為“推桿式管道內窺鏡”。
二、主要特點
? 可彎曲：具有較好的柔韌性，適用于彎曲管道或帶轉彎部位的檢測環境；
? 方便推送：加強型柔性推拉線纜，柔軟的同時兼具足夠的硬度，便于推動/爬行等操作，而且避免在推進過程中的繞線困擾；
? 管道影像清晰：高品質光學鏡頭和攝像頭，以及高亮度LED光源，可高度還原管道內部影像；
? 方便定位：可通過計米器對檢測深度進行定位，此外還內置定位發射器，可精準確定缺陷位置；
? 精確測量：內置激光測量發射裝置，可精確測量管道參數以及各種管道缺陷；
? 攝像頭可轉向：可精準控制攝像頭軸向旋轉和徑向擺動，方便對管道內部及環焊縫等進行全面徹查，可實時顯示檢測角度信息；
? 攝像頭可靈活選擇：全景攝像頭和軸向攝像頭滿足不同的檢測環境及需求；
? 便于使用：可根據工況配備引導裝置和對中裝置。
三、產品應用
1. 勘察驗收：對住宅、商業場所、市政工程的排水管道或管網進行勘察驗收、普查評估；
2. 故障排查：例如，可以快速檢查城市污水管道破損、滲透、錯位、變形、堵塞等市政故障；
3. 安全巡檢：查看石油天然氣及化工管道、壓力容器等特種設備，洞察管道裂紋、腐蝕、堵塞、焊縫缺陷等安全隱患，并可利用激光測量技術測量其尺寸或規模，以評估影響；
4. 異物檢查：檢查管道內部的異物并定位其位置、以便后續清除操作；
5. 測量管道參數：包括主管以及分支管直徑、橫截面信息、以及水位高度、管道彎曲度等。
四、產品參數

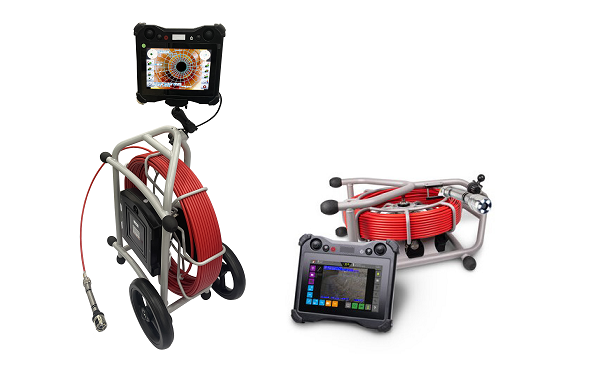

北京韋林意威特工業內窺鏡有限公司是貝克休斯集團檢測科技業務旗下美國韋林工業內窺鏡專門經銷商，銷售的AR90II系列推桿式管道內窺鏡采用模塊化設計，適用于管徑60mm ~ 300mm的管道檢測，加強型柔性推拉線纜長度30m或60m，PTP50和PTP70兩種攝像頭，可徑向-20°~110°/-90°~120°擺動，軸向360°全方位旋轉，攝像頭防護等級為IP68。更多產品參數信息，歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
